دیاگرام انفجاری در معماری (راهنمای ۱۴۰۴)
اختصاصی کانون معماران:در حوزه معماری، هر چه وضوح بیشتری در ارائه مدارک داشته باشیم قدرت بالاتری نشان می‌دهیم — و دیاگرام انفجاری (Exploded Axonometric) از مؤثرترین ابزارها برای تحلیل سازه‌های پیچیده به شمار می‌روند. مطالعات نشان داده‌اند که تحلیل‌های تصویری مانند دیاگرام می‌تواند درک مخاطب را تا ۶۵٪ افزایش دهد و آن را به ابزاری ارزشمند برای طراحان و کارفرمایان تبدیل می‌کنند.
تصور کنید در مقابل ساختمانی کامل ایستاده‌اید، سپس می‌بینید که دیوارها، طبقات و اجزای سازه‌ای آن به آرامی از یکدیگر جدا می‌شوند — لایه‌های پنهان، متریال‌ها و اتصالات پیچیده‌ای که طرح را به واقعیت تبدیل می‌کنند، نمایان می‌شوند. این جوهره‌ی یک دیاگرام انفجاری است — ترسیمی که نه‌تنها نحوه‌ی مونتاژ یک سازه را نمایش می‌دهد، بلکه منطق فضایی، جنس مصالح و عملکرد آن را نیز بهتر به ما می‌شناساند.
بر خلاف پلان‌های معمول یا نقشه‌های اگزونومتریک ایستا، دیاگرام انفجاری تجربه‌ای شبیه به تعامل ایجاد می‌کند و به معماران این امکان را می‌دهد که اجزای خاصی را برجسته کند، در حالی که روابط فضایی میان آن‌ها حفظ می‌شود. چه در حال ارائه جزئیات ساخت، سیستم‌های مکانیکی یا مونتاژهای مدولار باشید، این دیاگرام‌ها پلی میان دقت فنی و روایت بصری ایجاد کرده و به همین دلیل برای ارائه‌های معماری، مستندسازی طراحی و جلب نظر کارفرما بسیار حیاتی است.
با پیشرفت معماری به سمت جریان‌های کاری پارامتریک و ساخت دیجیتال، هنر ترسیم دقیق و جذاب دیاگرام انفجاری بیش از پیش اهمیت یافته است. بیایید نگاهی بیندازیم به اینکه چه چیزی این دیاگرام‌ها را مؤثر می‌کند و چگونه می‌توانند ارتباطات معماری شما را ارتقاء دهد.
دیاگرام انفجاری چیست؟

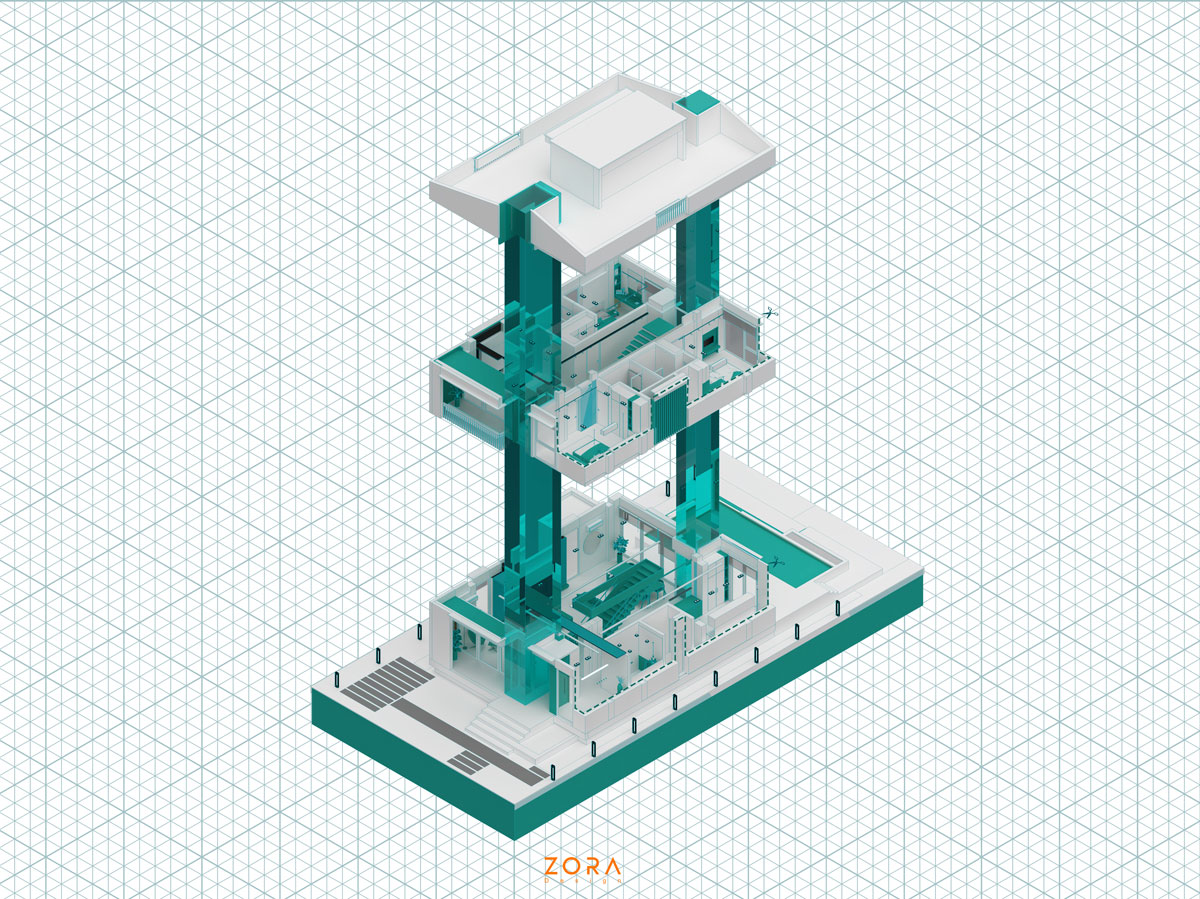

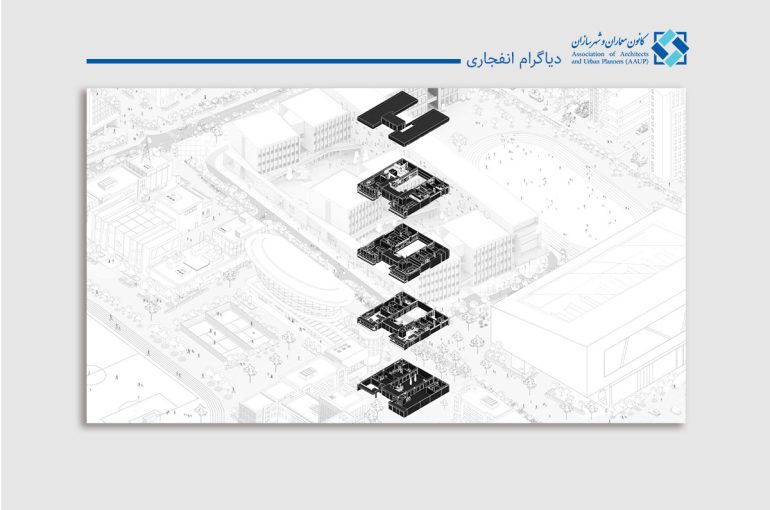

دیاگرام انفجاری نوعی نقشه فنی است که یک شیء سه‌بعدی را به اجزای مجزای خود «منفجر» یا باز می‌کند، در حالی که موقعیت نسبی و تناسب آن‌ها حفظ می‌شود. این تکنیک به بیننده اجازه می‌دهد بدون از دست رفتن جزئیات، درک کند که اجزای یک طرح چگونه در کنار هم قرار می‌گیرند.
مقاله پیشنهادی برای مطالعه: انواع دیاگرام معماری؛ پرکاربردترین‌ها (۱۴۰۴)
ویژگی‌های کلیدی
- نمای سه‌بعدی: از پرسپکتیو اگزونومتریک استفاده می‌کند که بدون اعوجاج دید، اشیاء را سه‌بعدی نمایش می‌دهد.
- اجزای جدا شده: اجزای مختلف طرح در امتداد محورهای خاص از هم فاصله می‌گیرند تا نحوه اتصال یا مونتاژشان نمایش داده شود.
- وضوح و جزئیات: هر جزء به صورت واضح و متناسب نمایش داده می‌شود تا ساختار و عملکرد طرح بهتر درک شود.
- کاربردها: در معماری، مهندسی، طراحی صنعتی و طراحی محصول برای نمایش مونتاژهای پیچیده، سیستم‌های سازه‌ای یا روابط عملکردی استفاده می‌شود.
این نوع دیاگرام ترکیبی از ابزار فنی و بیانی است که دقت را با توانایی روایت داستان طراحی ترکیب می‌کند.
چه چیزهایی باید در یک دیاگرام انفجاری گنجانده شود؟
ترسیم یک دیاگرام انفجاری مؤثر نیازمند برنامه‌ریزی دقیق و توجه به جزئیات است. در ادامه، عناصر کلیدی که باید در این دیاگرام‌ها لحاظ شوند را بررسی می‌کنیم.
۱- اجزای طرح
در این دیاگرام، اجزای مختلف طرح از هم جدا شده‌اند تا نقش هر بخش در کل ساختار مشخص شود. این اجزا می‌توانند شامل عناصر سازه‌ای، پوشش‌ها، قطعات مکانیکی و غیره باشند. با تفکیک هر قطعه، فرآیند مونتاژ، سیستم‌های داخلی و ارتباط میان بخش‌ها برای مخاطب روشن‌تر می‌شود.
۲- پرسپکتیو اگزونومتریک
این نوع پرسپکتیو، نمایی سه‌بعدی بدون اعوجاج را ارائه می‌دهد که مقیاس دقیق اجزا را حفظ می‌کند. با این تکنیک، می‌توان ساختار و روابط فضایی اجزا را به‌صورت جامع نمایش داد و بیننده تصویری واضح و دقیق از طرح به دست می‌آورد.
مقاله پیشنهادی برای مطالعه: دیاگرام کانسپت چیست و چگونه طراحی می‌شود (۱۴۰۴)
۳- خطوط جداسازی
خطوط جداسازی، اجزا را در امتداد محورهای مشخص از یکدیگر فاصله می‌دهند و از تداخل تصویری جلوگیری می‌کنند. استفاده از خطوط ممتد یا نقطه‌چین برای نمایش نحوه اتصال اجزا می‌تواند به شفافیت دیاگرام کمک کند و ساختار کلی طرح را منظم‌تر جلوه دهد.
۴- برچسب‌ها و توضیحات

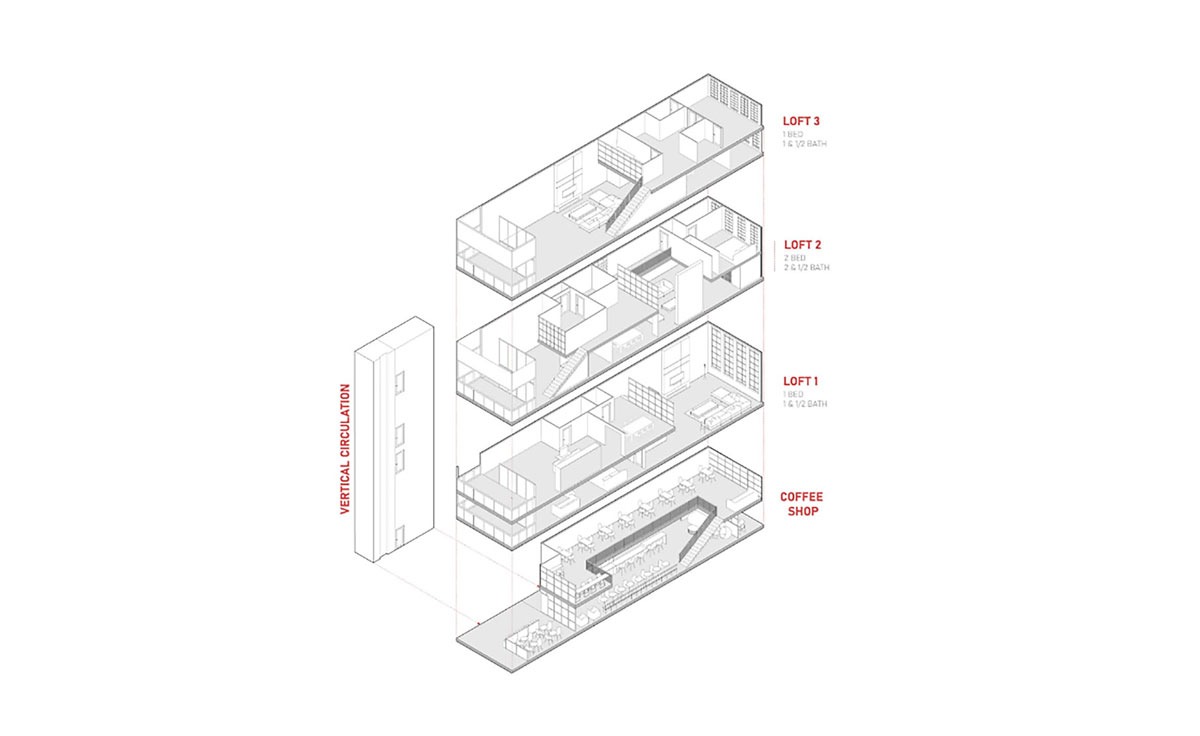

برچسب‌گذاری و یادداشت‌نویسی اطلاعات کلیدی درباره اجزا را ارائه می‌دهد. هر جزء می‌تواند شماره‌گذاری یا با عنوان مشخصی معرفی شود که به شرح عملکرد، جنس یا روش مونتاژ آن اشاره دارد. این اطلاعات، درک بهتر دیاگرام را برای مخاطبان ممکن می‌سازند.
۵- ابعاد (اختیاری)
در صورت نیاز، می‌توان ابعاد اجزا را نیز در دیاگرام وارد کرد تا برای تفسیر فنی دقیق‌تر قابل استفاده باشد. این کار به‌ویژه در پروژه‌های ساخت‌وساز یا تولید اهمیت دارد، جایی که دقت عددی اهمیت بالایی دارد.
۶- متریال و بافت‌ها
نمایش متریال و بافت‌ها با استفاده از هاشور، سایه‌گذاری یا رنگ‌بندی، اجزای مختلف را از یکدیگر متمایز می‌کند. این کار به مخاطب کمک می‌کند تا ویژگی‌های فیزیکی و زیبایی‌شناسی طرح را بهتر درک کند و دیاگرام را از یک تصویر خشک فنی به نمایشی زنده‌تر و آموزنده‌تر تبدیل کند.
۷- عناصر زمینه‌ای (Context)

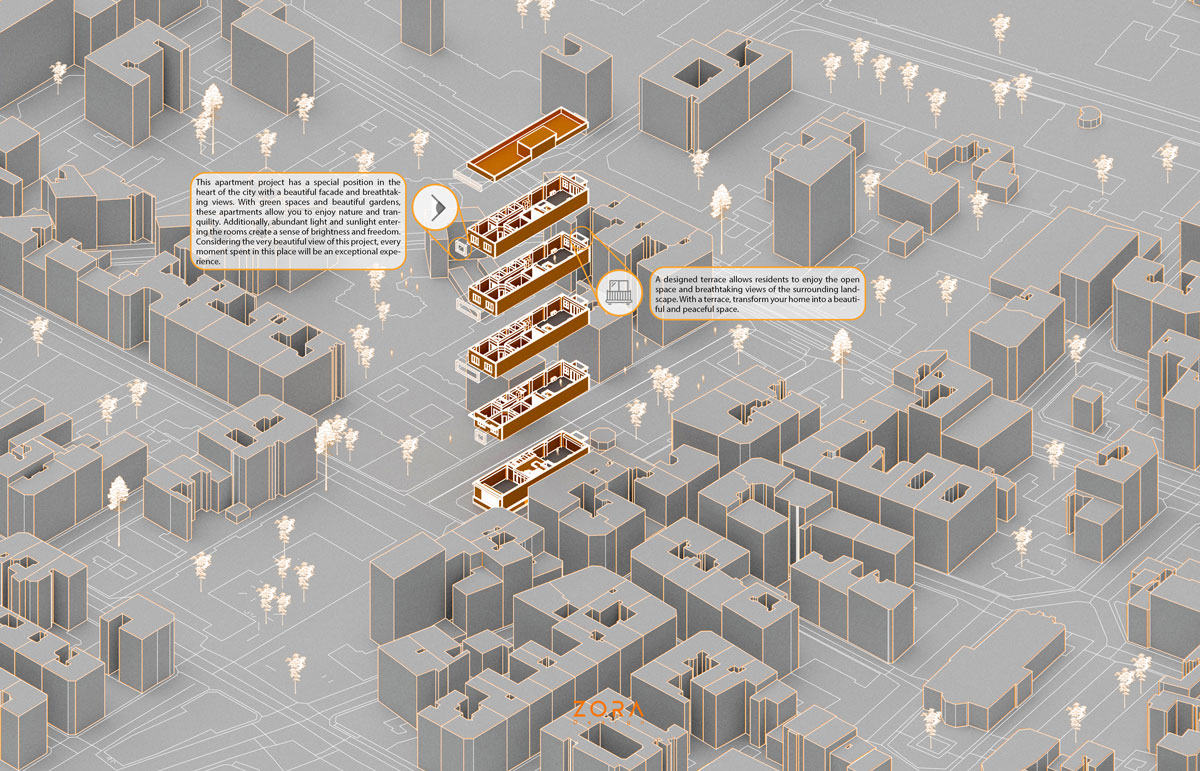

افزودن عناصر زمینه‌ای مانند پلان سایت، ساختمان‌های مجاور یا جزئیات منظر می‌تواند دیاگرام را کامل‌تر و مرتبط‌تر با محیط واقعی کند. این عناصر به نمایش رابطه طرح با موقعیت اطراف و سیستم‌های کلان‌تر کمک می‌کند.
۸- سبک بصری (Visual Style)
سبک بصری نقش مهمی در خوانایی و تأثیرگذاری دیاگرام دارد. استفاده از رنگ، ضخامت خطوط، فضاگذاری و ساده‌سازی جزئیات باید با دقت انجام شود تا دیاگرام هم از نظر فنی دقیق و هم از نظر گرافیکی جذاب باشد.
۹- عنوان و مقیاس
عنوان، موضوع دیاگرام را معرفی می‌کند و مقیاس به تفسیر دقیق ابعاد و تناسب‌ها کمک می‌نماید. وجود این دو عنصر باعث می‌شود دیاگرام حرفه‌ای‌تر و قابل درک‌تر باشد.
با در نظر گرفتن این عناصر، می‌توانید دیاگرامی طراحی کنید که هم از نظر بصری جذاب باشد و هم اطلاعات مورد نیاز مخاطب را با وضوح و دقت بالا ارائه دهد.
