دیاگرام سازه ای در معماری (راهنمای ۱۴۰۴)

اختصاصی کانون معماران: وقتی به دیاگرام سازه ای فکر می‌کنم، یاد پازل‌های پیچیده‌ای می‌افتم که در آن هر قطعه نقشی حیاتی در ایجاد یک کل منسجم و پایدار ایفا می‌کند. از کودکی مجذوب پل‌ها و برج‌ها بودم و همیشه با خودم فکر می‌کردم چطور این سازه‌ها در برابر نیروهای طبیعت این‌قدر بلند و مقاوم ایستاده‌اند.

دیاگرام سازه ای (ساختاری)، درست مانند همان پازل‌ها، چارچوب پنهانی را آشکار می‌کنند که چنین شاهکارهای مهندسی را ممکن می‌سازد. آن‌ها نگاهی پشت‌صحنه به ما می‌دهند از اینکه تیرها، ستون‌ها و فونداسیون‌ها چطور با هم همکاری می‌کنند تا یک ساختمان را پشتیبانی و شکل دهند.

در این مقاله، بررسی خواهیم کرد که دیاگرام سازه ای چیست و چرا در معماری و مهندسی اهمیت دارد. همچنین با اجزای اصلی آن آشنا می‌شویم، نکاتی برای تهیه‌ی دیاگرام‌های مؤثر ارائه می‌دهیم و انواع مختلف آن را که چارچوب یک ساختمان را از پایه تا سقف نشان می‌دهد، بررسی خواهیم کرد.

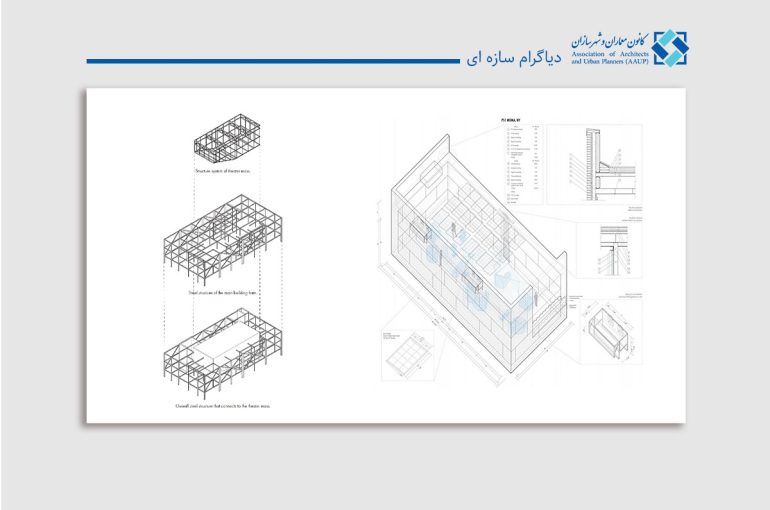

دیاگرام سازه ای معماری چیست؟

دیاگرام سازه ای معماری یا دیاگرام ساختاری ابزارهای بصری اساسی هستند که بنیان پروژه‌های ساختمانی را نمایان می‌سازند. این دیاگرام‌ها نحوه تعامل و هم‌راستایی عناصر حیاتی سازه ای—مانند تیرها، ستون‌ها، دیوارها و فونداسیون‌ها—را نمایش داده و نشان می‌دهند این اجزا چگونه برای تضمین پایداری و ایمنی ساختمان در برابر فشارهای محیطی مختلف با یکدیگر همکاری می‌کنند.

این دیاگرام‌ها چندین نقش حیاتی در صنعت طراحی و ساخت ایفا می‌کنند. در وهله اول، آن‌ها نمایی دقیق و منسجم از چارچوب ساختمان ارائه می‌دهند و به معماران و مهندسان این امکان را می‌دهند که طرح‌ها را ارزیابی و در صورت لزوم اصلاح کنند. با نشان دادن روابط فضایی بین اجزای سازه ای، آن‌ها تصمیم‌گیری در مورد انتخاب متریال، ابعاد و روش‌های ساخت را برای بهینه‌سازی کارایی و استحکام هدایت می‌کنند.

علاوه بر این، دیاگرام سازه ای به‌عنوان بستری برای همکاری عمل می‌کند و شکاف‌های ارتباطی بین ذینفعان مختلف—از جمله معماران، مهندسان، پیمانکاران و کارفرمایان—را پر می‌کند. آن‌ها درک مشترکی از نیازهای سازه ای ساختمان ایجاد کرده و هماهنگی در تمام مراحل پروژه را تقویت می‌کند. این شفافیت، احتمال بروز خطا را کاهش داده، روند ساخت را روان‌تر می‌سازد و تضمین می‌کند که استانداردهای کیفی بالاتری رعایت شود.

مقاله پیشنهادی برای مطالعه: انواع دیاگرام معماری؛ پرکاربردترین‌ها (۱۴۰۴)

اجزای کلیدی دیاگرام سازه ای

دیاگرام سازه ای ابزارهای ضروری در معماری و مهندسی هستند که هم چارچوب فیزیکی یک ساختمان را نمایش می‌دهن و هم اصول پنهان پشت طراحی و پایداری آن را. در ادامه با اجزای اصلی این دیاگرام‌ها آشنا می‌شویم.

عناصر باربر و فرم آن‌ها

عناصر باربر مانند تیرها، ستون‌ها، دیوارها و فونداسیون‌ها، با تحمل و انتقال نیروهایی مانند وزن سازه، باد و زلزله، پایداری را فراهم می‌کنند. فرم این اجزا نه‌تنها عملکردی است بلکه از نظر زیبایی‌شناسی نیز اهمیت دارد—برای مثال، در برج ایفل فرم سازه ای و طراحی چشم‌نواز در هماهنگی کامل هستند.

مشخصات مصالح

انتخاب مصالح—مانند بتن، فولاد یا چوب—برای دوام، ایمنی و مقرون‌به‌صرفه بودن اهمیت زیادی دارد. مشخصات فنی، نوع، مقاومت و کیفیت مصالح را تعیین می‌کنند تا با نیازهای طراحی و آیین‌نامه‌های ساختمانی هماهنگ باشند. برای نمونه، کابل‌های فولادی پل بروکلین به دلیل مقاومت کششی بالا و ظرافت ظاهری‌شان انتخاب شدند، که هم کاربردی هستند و هم زیبایی بصری دارند.

جزئیات اتصالات

نحوه اتصال اجزا به یکدیگر—از طریق جوشکاری، پیچ و مهره یا روش‌های دیگر—برای حفظ یکپارچگی سازه و توزیع صحیح نیروها اهمیت دارد. ترسیم دقیق این جزئیات، مانند آنچه در برج ایفل دیده می‌شود، برای ایمنی و دوام سازه ضروری است.

با تمرکز بر این عناصر، دیاگرام سازه ای فراتر از نقشه‌های راهنما برای ساخت هستند؛ آن‌ها برنامه‌ریزی دقیق و علمی پشت ساختمان‌های ایمن، بادوام و زیبا را به نمایش می‌گذارند.

انواع مختلف دیاگرام سازه ای معماری

سه نوع اصلی دیاگرام سازه ای معماری یا دیاگرام ساختاری وجود دارد: فونداسیون و پلان طبقات، اسکلت و سقف و نماها و مقاطع. در ادامه با جزئیات بیشتری آن‌ها را بررسی می‌کنیم.

پلان فونداسیون و طبقات

دیاگرام فونداسیون نوع، اندازه و عمق پایه‌های سازه ای مانند پی نواری، پی منفرد یا پی رادیه را مشخص می‌کند. این اطلاعات برای توزیع یکنواخت بار و حفظ پایداری سازه ضروری است. پلان‌های طبقات نیز چیدمان فضاها و موقعیت اجزای سازه ای را نمایش می‌دهد و تصویری واضح از ترکیب و سازماندهی ساختمان از پایه ارائه می‌دهد.

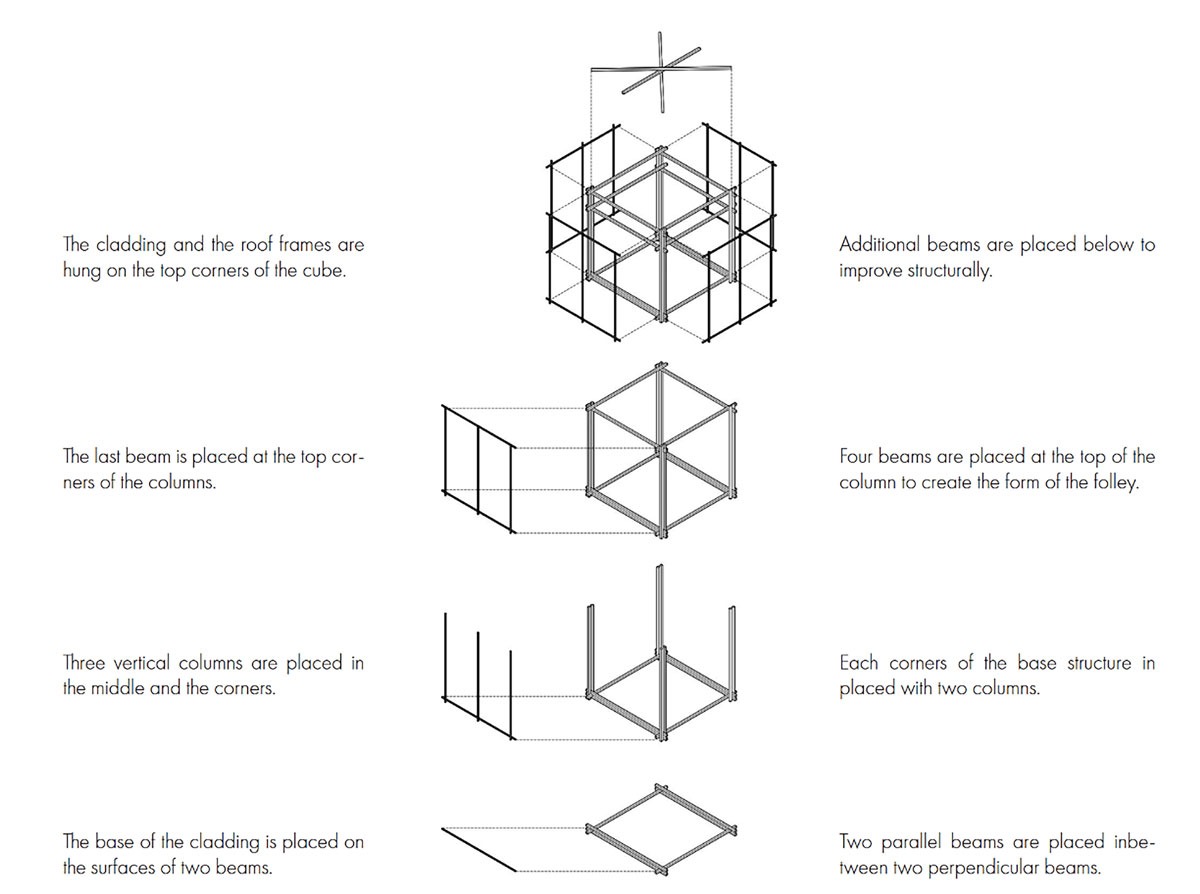

دیاگرام‌های اسکلت و سقف

دیاگرام‌های اسکلت، چارچوب اصلی ساختمان را نشان می‌دهند و شامل تیرها، تیرچه‌ها و نگه‌دارنده‌هایی است که ثبات طبقات را تضمین می‌کنند. در مقابل، دیاگرام‌های سقف ساختارهایی مانند خرپا، تیرها و رافترها را نمایش می‌دهند که پوشش سقف را نگه داشته و در برابر بارهای محیطی مقاوم هستند. این دو نوع دیاگرام در کنار هم، چارچوب سازه ای ساختمان را تثبیت کرده و از وقوع شکست‌های احتمالی جلوگیری می‌کنند.

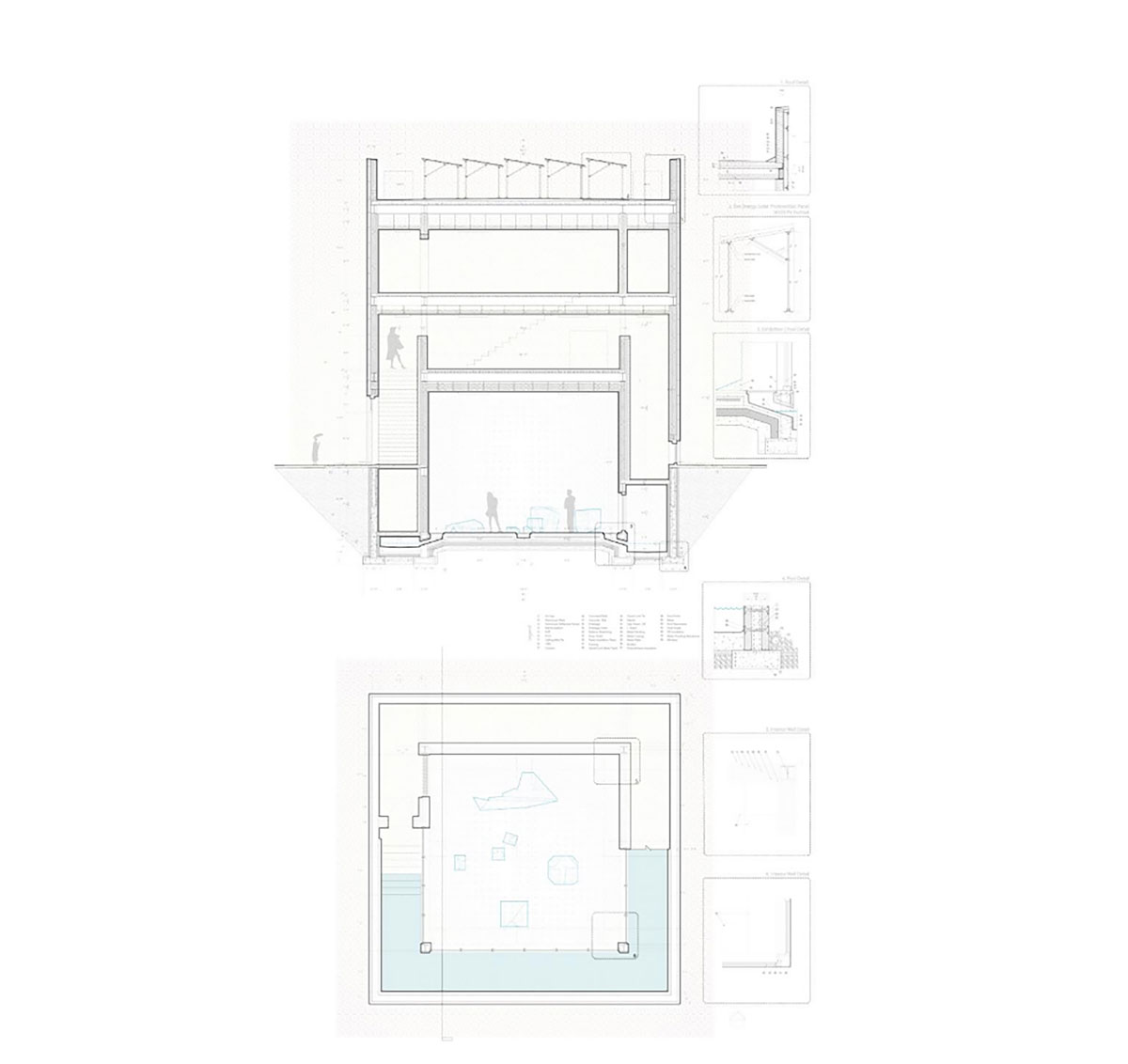

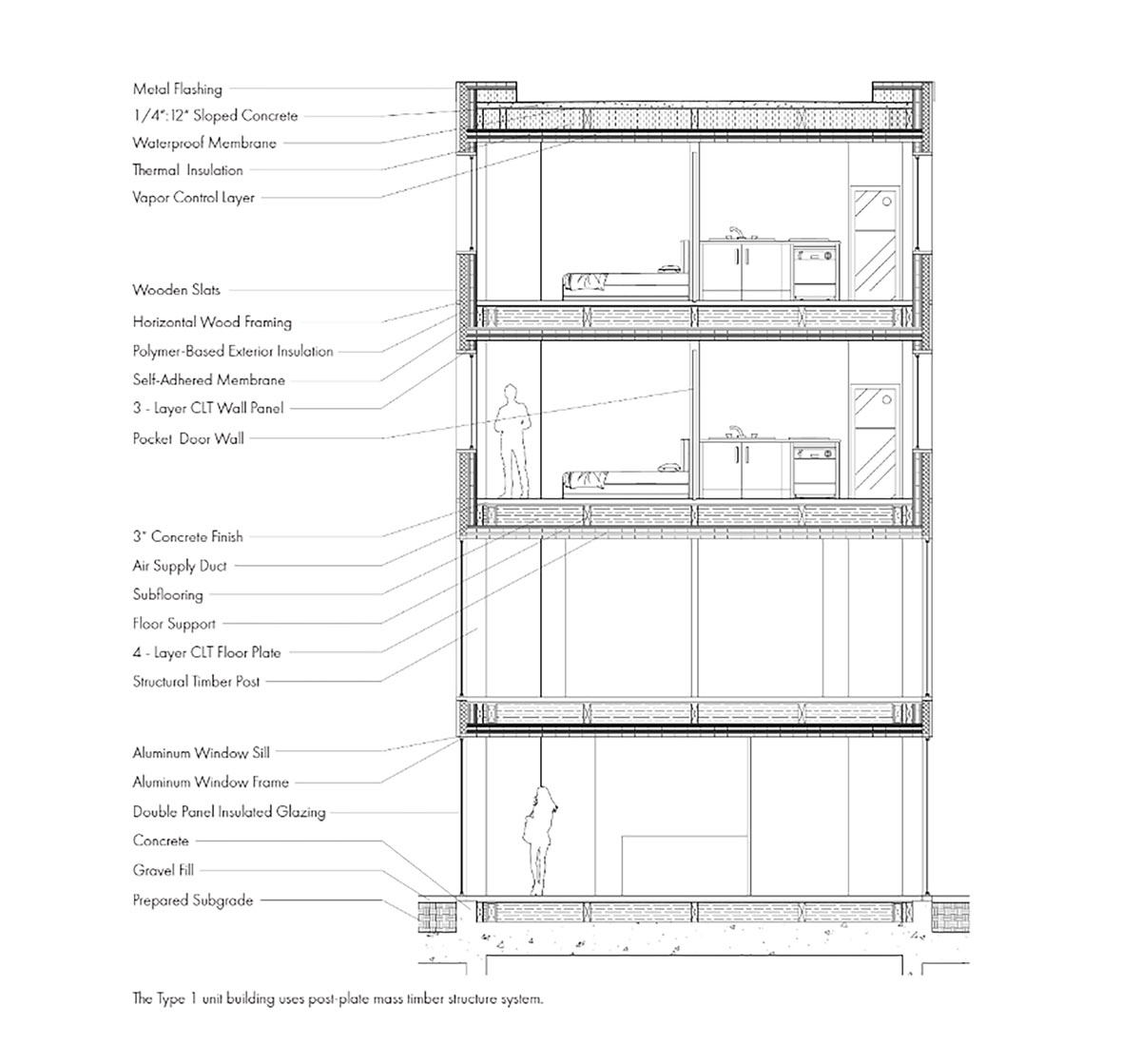

نماها و مقاطع

نماها ظاهر خارجی ساختمان را با ویژگی‌هایی مانند جای‌گذاری پنجره‌ها و درها، ارتفاع کلی و جزئیات نمای خارجی نمایش می‌دهند که به درک بهتر طراحی در بستر خود کمک می‌کند. مقاطع نیز با ایجاد برشی عمودی در ساختمان، ارتباط بین طبقات، ابعاد فضاها و هماهنگی با سیستم‌های مکانیکی را نمایش می‌دهد. این دیدگاه‌ها نگاهی جامع به زیبایی‌شناسی و عملکرد داخلی سازه ارائه می‌دهد و ارتباط میان اعضای تیم پروژه را تسهیل می‌کند.

با بهره‌گیری از انواع مختلف دیاگرام سازه ای، می‌توان از مرحله فونداسیون تا سقف، هر جنبه‌ای از طراحی یک ساختمان را به‌دقت بررسی کرد و با ایجاد توازن میان پایداری و زیبایی، موفقیت پروژه را تضمین نمود.
