دیاگرام مقطع در معماری (راهنمای ۱۴۰۴)

اختصاصی کانون معماران: وقتی به دیاگرام مقطع فکر می‌کنم، خانه‌های عروسکی به ذهنم می‌آید. به شیوه‌ای که از کنار باز شده و تمام فضاها و تعاملات آن‌ها را در سطوح عمودی و افقی نشان می‌دهد. تماشای اینکه فضاها چگونه به هم متصل می‌شوند و با هم کار می‌کنند، برایم همیشه جذاب بوده و در دوران کودکی تخیلم را درباره زندگی در آن خانه‌های مینیاتوری به پرواز درمی‌آورد.

به‌طور مشابه، دیاگرام مقطع در معماری ابزاری قدرتمند به شمار می‌آیند که به افراد نمایی واضح و جذاب از دینامیک درونی ساختمان آینده‌شان ارائه می‌دهد. این دیاگرام‌ها شکاف بین طراحی فنی و تجربه انسانی را پر کرده و تجسم روابط فضایی و عملکردی را آسان‌تر می‌سازد.

در این مقاله، ابتدا بررسی می‌کنیم که دیاگرام مقطع چیست و نکاتی برای خلق یک دیاگرام مقطع فوق‌العاده ارائه خواهیم داد. سپس به تفاوت‌های کلیدی بین دیاگرام مقطع و پلان می‌پردازیم و نقش منحصربه‌فرد هرکدام در فرایند طراحی را شرح می‌دهیم.

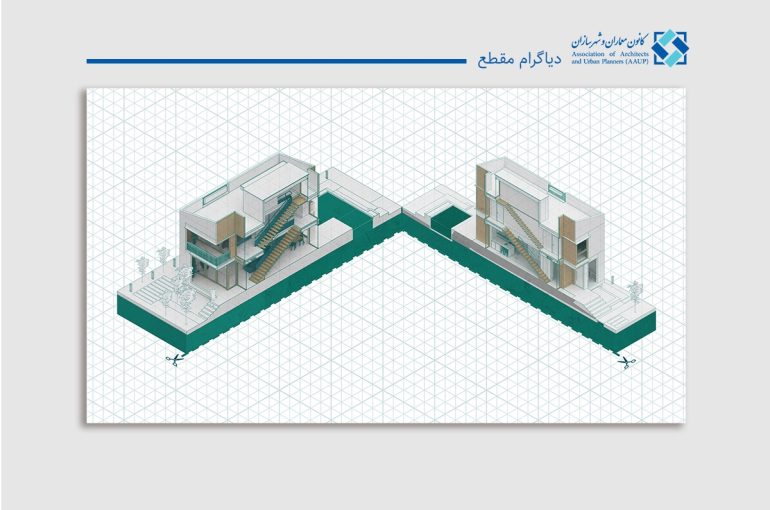

دیاگرام مقطع (سکشن دیاگرام) چیست؟

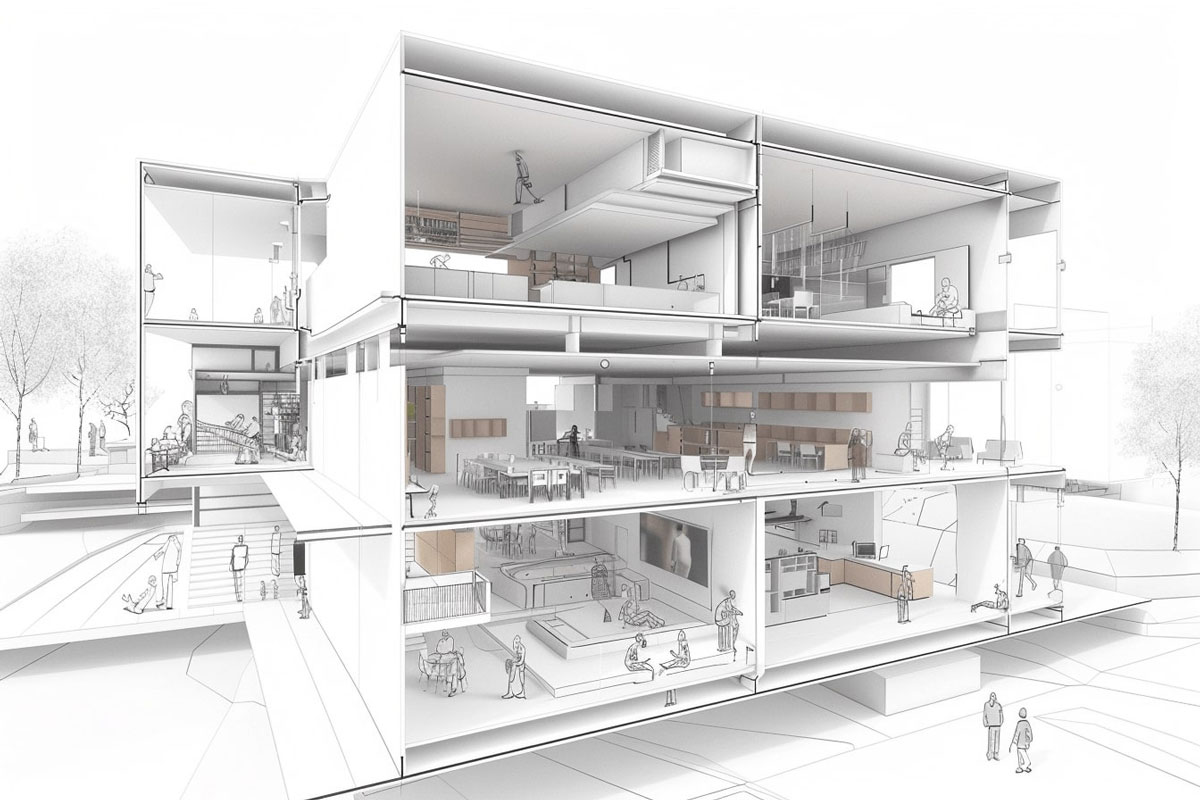

دیاگرام مقطع، برشی عمودی از یک ساختمان را نشان می‌دهد و جنبه‌هایی را آشکار می‌کند که نقشه‌های تخت قادر به نمایش آن‌ها نیستند. درست مانند بریدن یک کیک برای نشان دادن لایه‌های آن، دیاگرام مقطع نیز از میان ساختمان عبور می‌کند تا روابط فضایی داخلی، اجزای سازه‌ای و تعامل بین طبقات مختلف را نمایان سازد.

این تکنیک علاوه‌بر نمایش فضای داخلی ساختمان، ارتباط آن با محیط اطراف از جمله توپوگرافی و سازه‌های مجاور را نیز آشکار می‌کند. خط برش، که معمولاً در پلان‌ها و نماها مشخص می‌شود، نقش راهنما را دارد و درک بهتری از فرم سه‌بعدی و ترکیب درونی ساختمان به بیننده می‌دهد.

مقاله پیشنهادی برای مطالعه: انواع دیاگرام معماری؛ پرکاربردترین‌ها (۱۴۰۴)

نکاتی برای خلق یک دیاگرام مقطع با کیفیت

ایجاد یک دیاگرام مقطع (سکشن دیاگرام) که به‌خوبی مفهوم را منتقل کند، نیازمند توازن بین دقت فنی و وضوح بصری است. در ادامه، به نکاتی می‌پردازیم که به بهبود کیفیت دیاگرام‌های شما کمک خواهد کرد.

۱- هدف را مشخص کنید

ابتدا باید پیام اصلی یا هدف از ترسیم این برش را تعیین کنید. آیا می‌خواهید روابط فضایی، سیستم‌های سازه‌ای یا تعامل با محیط را نمایش دهید؟ دانستن هدف به شما کمک می‌کند که جزئیات لازم و نکات مهم را بهتر انتخاب کنید.

۲- انتخاب صحیح خط برش

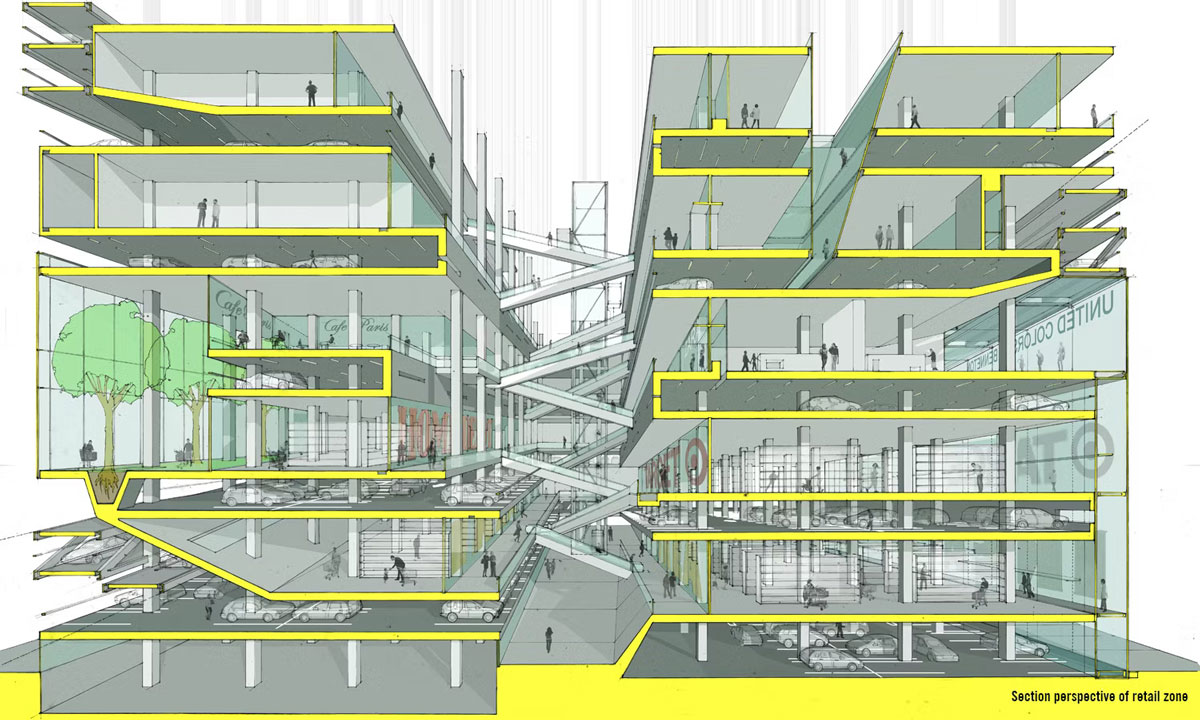

خط برشی را انتخاب کنید که مهم‌ترین بخش‌های طراحی را به نمایش بگذارد. به‌عنوان مثال، بهتر است از میان فضاهای دارای بیشترین تعامل مانند پله‌ها، آتریوم‌ها یا محل تلاقی طبقات عبور کند تا دیدی آموزنده‌تر ایجاد شود.

۳- سادگی و وضوح را حفظ کنید

از شلوغ‌کردن تصویر با جزئیات غیرضروری پرهیز کنید. روی عناصری تمرکز کنید که به درک طراحی کمک می‌کنند و از خطوط واضح و با وزن‌های مشخص برای تمایز میان بخش‌های بریده‌شده، عناصر پس‌زمینه و توضیحات استفاده کنید.

مقاله پیشنهادی برای مطالعه: دیاگرام سیرکولاسیون در معماری (راهنمای ۱۴۰۴)

۴- عناصر کلیدی را برجسته کنید

برای تاکید بر عناصر مهم مانند مصالح، اجزای سازه‌ای یا مسیرهای حرکت، از سایه‌زنی، بافت یا رنگ استفاده کنید. این کار توجه بیننده را بدون ایجاد آشفتگی جلب می‌کند.

۵- زمینه را در نظر بگیرید

عناصر مرتبط با محیط مانند پستی و بلندی زمین، ساختمان‌های مجاور یا پوشش گیاهی را نیز بگنجانید تا رابطه ساختمان با محیط بهتر نمایش داده شود.

۶- از توضیحات نوشتاری به‌درستی استفاده کنید

برچسب‌ها یا یادداشت‌های مختصر اضافه کنید تا عناصر، مصالح یا سیستم‌های مهم را توضیح دهند. این توضیحات باید به درک بهتر کمک کرده و باعث شلوغی نشوند.

۷- مقیاس را فراموش نکنید

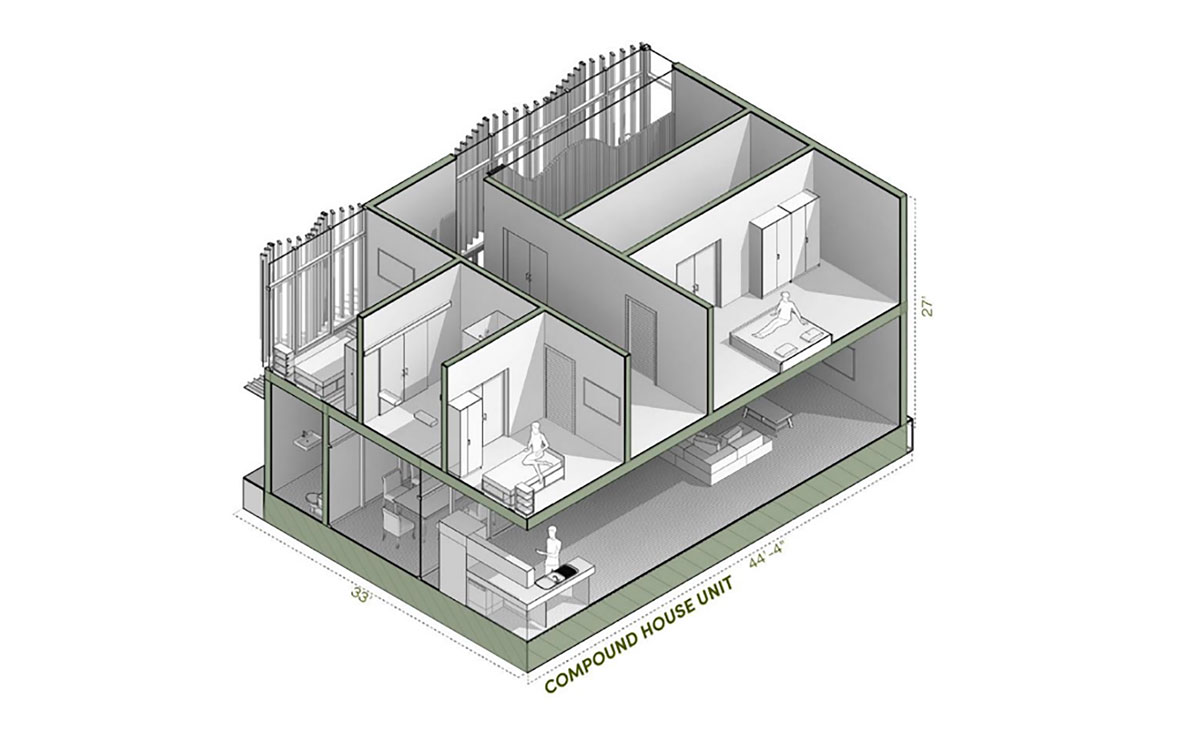

اطمینان حاصل کنید که دیاگرام با مقیاس مناسب ترسیم شده تا نسبت‌ها و روابط فضایی به‌درستی نمایش داده شوند. استفاده از خط مقیاس یا عناصر آشنا مانند انسان یا مبلمان نیز می‌تواند مفید باشد.

۸- از ابزارهای دیجیتال بهره ببرید

نرم‌افزارهای طراحی مدرن به شما کمک می‌کنند تا دیاگرام‌های دقیق و چشم‌نواز خلق کنید. با تکنیک‌هایی مانند شفاف‌سازی یا لایه‌بندی، عمق و وضوح بیشتری به دیاگرام بیافزایید.

۹- خوانایی را آزمایش کنید

از خود بپرسید که آیا دیاگرام به‌راحتی قابل درک است یا نه. آن را با دیگران به اشتراک بگذارید تا بازخورد دریافت کنید و مطمئن شوید پیام به‌درستی منتقل شده است.

با رعایت این نکات، می‌توانید دیاگرام‌هایی بسازید که هم از نظر فنی دقیق و هم از نظر بصری جذاب و گویا باشند و چشم‌انداز معماری شما را به‌خوبی منتقل کنند.

دیاگرام مقطع در برابر پلان

وقتی دیاگرام مقطع (سکشن دیاگرام) را با پلان مقایسه می‌کنیم، درواقع دیدگاه عمودی را در برابر دیدگاه افقی قرار می‌دهیم که هر کدام کاربرد خاص خود را در طراحی معماری دارند.

پلان

پلان نمایی از بالا را از یک ساختمان ارائه می‌دهند و برای درک موارد زیر حیاتی است.

سازمان فضایی: نمایش چیدمان فضاها و نحوه آرایش کلی پلان‌ها
جریان عملکردی: تحلیل مسیرهای حرکتی، مجاورت فضاها و دسترسی‌ها
چیدمان مبلمان: برنامه‌ریزی چیدمان داخلی برای بهره‌وری و زیبایی بیشتر

پلان به‌ویژه برای بررسی ابعاد، سیرکولاسیون و زون‌بندی عملکردی فضاها بسیار مؤثر هستند.
