دیاگرام اگزونومتریک در معماری (راهنمای ۱۴۰۴)

اختصاصی کانون معماران: تصور کنید در حال کالبدشکافی یک ساختار پیچیده هستید — با آشکارسازی لایه‌ها، روابط و سازمان فضایی آن با وضوح کامل. دیاگرام‌های اگزونومتریک مانند پلی میان نقشه‌های انتزاعی و واقعیت‌های سه‌بعدی ملموس عمل می‌کند و به معماران اجازه می‌دهد که طرح‌ها را از دیدگاهی قابل فهم و قابل اندازه‌گیری بررسی کند.

چه در نمایش تعامل فضاهای داخلی و چه در به تصویر کشیدن جزئیات پیچیده نما، این دیاگرام‌ها ابزاری قدرتمند در اختیار معماران قرار می‌دهد تا ایده‌های خود را با اطمینان به طرح‌های اجرایی تبدیل کنند.

تحقیقات نشان می‌دهد بیش از ۶۵٪ از سوءتفاهم‌های معماری ناشی از انتقال نادرست روابط فضایی در مراحل اولیه طراحی هستند — جایی که دیاگرام‌های اگزونومتریک به ابزاری ضروری تبدیل می‌شود.

برخلاف نقاشی‌های پرسپکتیو که برای تقلید دید انسانی مقیاس را تحریف می‌کند، تصویرسازی اگزونومتریک خطوط موازی و تناسبات یکنواخت را حفظ می‌کند — و اطمینان می‌دهد که هر عنصر بدون تحریف نمایش داده شود. این تکنیک قرن‌هاست که در نوآوری‌های معماری نقش محوری داشته؛ از نقشه‌های فنی اولیه تا رندرهای دیجیتال امروزی.

در بخش‌های بعدی، به بررسی انواع مختلف تصویرسازی اگزونومتریک و تکنیک‌هایی برای افزایش وضوح، تأثیرگذاری و قدرت روایت بصری آن‌ها خواهیم پرداخت.

دیاگرام اگزونومتریک چیست؟

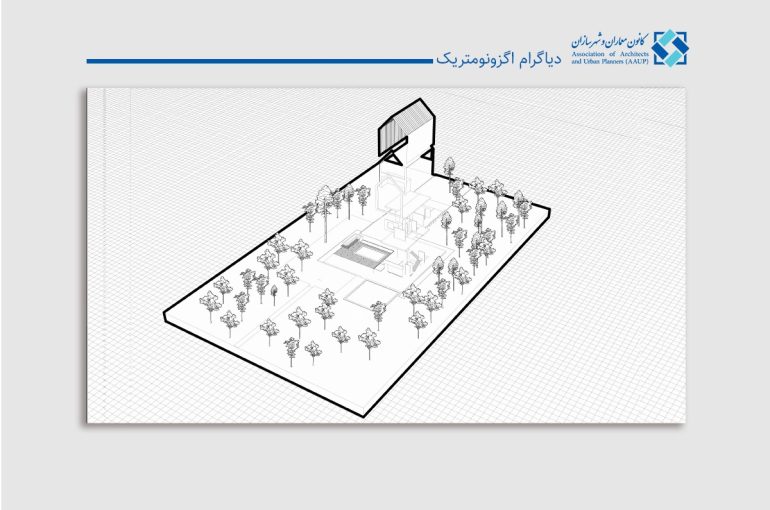

تصویرسازی اگزونومتریک نقش کلیدی در تجسم معماری دارد و شیوه درک و انتقال مفاهیم فضایی را دگرگون کرده است. برخلاف پرسپکتیو که با همگرا کردن خطوط در نقطه گریز، دید انسانی را شبیه‌سازی می‌کند، دیاگرام اگزونومتریک خطوط موازی و مقیاس ثابت را حفظ می‌کند و نمایی بدون تحریف از موضوع ارائه می‌دهد.

این تکنیک به بینندگان اجازه می‌دهد که ساختارهای پیچیده را با وضوح و دقت درک کنند. با نمایش اشیای سه‌بعدی بر روی صفحه‌ای دوبعدی در حالی که دقت مقیاس در هر محور حفظ می‌شود، تصویرسازی اگزونومتریک ترسیم‌هایی دقیق و وفادار به ابعاد فضایی ارائه می‌دهد.

به‌عنوان ابزاری ضروری برای معماران و طراحان، این تکنیک شکاف میان پلان‌های مسطح معماری و واقعیت سه‌بعدی مورد نظر را پر می‌کند و درک عمیق‌تری از فضاهای طراحی‌شده فراهم می‌آورد.

مقاله پیشنهادی برای مطالعه: انواع دیاگرام معماری؛ پرکاربردترین‌ها (۱۴۰۴)

انواع دیاگرام‌های اگزونومتریک

دیاگرام‌های اگزونومتریک به سه دسته اصلی تقسیم می‌شوند: تصویرسازی ایزومتریک، دیمتریک و تری‌متریک. هرکدام روش منحصربه‌فردی برای نمایش اشیای سه‌بعدی روی صفحات دوبعدی ارائه می‌دهد و با نیازهای مختلف تجسمی سازگار است.

تصویرسازی ایزومتریک (Isometric)

در دیاگرام ایزومتریک، هر سه محور شیء با زاویه‌ای برابر نسبت به صفحه تصویر قرار می‌گیرد (معمولاً ۳۰ درجه). این تقارن باعث کوتاه‌نمایی یکسان در هر سه محور می‌شود و نمایی متعادل و هماهنگ را ایجاد می‌کند. تصویرسازی ایزومتریک به دلیل وضوح و یکنواختی، برای نمایش روابط ساختاری و فضایی در طراحی‌های معماری بسیار مؤثر است.

تصویرسازی دیمتریک (Dimetric)

در تصویرسازی دیمتریک، دو محور دارای میزان کوتاه‌نمایی یکسان هستند و محور سوم تفاوت دارد. این تغییر در مقیاس‌گذاری، درک بهتری از عمق را ممکن می‌سازد و این روش را برای نمایش فرم‌ها و حجم‌های پیچیده‌تر مناسب می‌کند. دیمتریک، توازنی میان وضوح و عمق برقرار می‌سازد و به درک بهتر عناصر معماری پیچیده کمک می‌کند.

تصویرسازی تری‌متریک (Trimetric)

دیاگرام‌های تری‌متریک با اختصاص دادن میزان متفاوتی از کوتاه‌نمایی به هر سه محور، دقیق‌ترین نمایش را ارائه می‌دهند. هرچند این روش از نظر ساخت و تفسیر پیچیده‌تر است و کمتر مورد استفاده قرار می‌گیرد، اما در نشان دادن دینامیک‌های فضایی خاص و جزئیات بسیار ریز عملکردی عالی دارد. تصویرسازی تری‌متریک گزینه‌ای ایده‌آل برای مطالعات تخصصی در معماری به شمار می‌رود.

مقاله پیشنهادی برای مطالعه: دیاگرام روند طراحی در معماری (راهنمای ۱۴۰۴)

نکاتی برای ایجاد دیاگرام‌های اگزونومتریک مؤثر

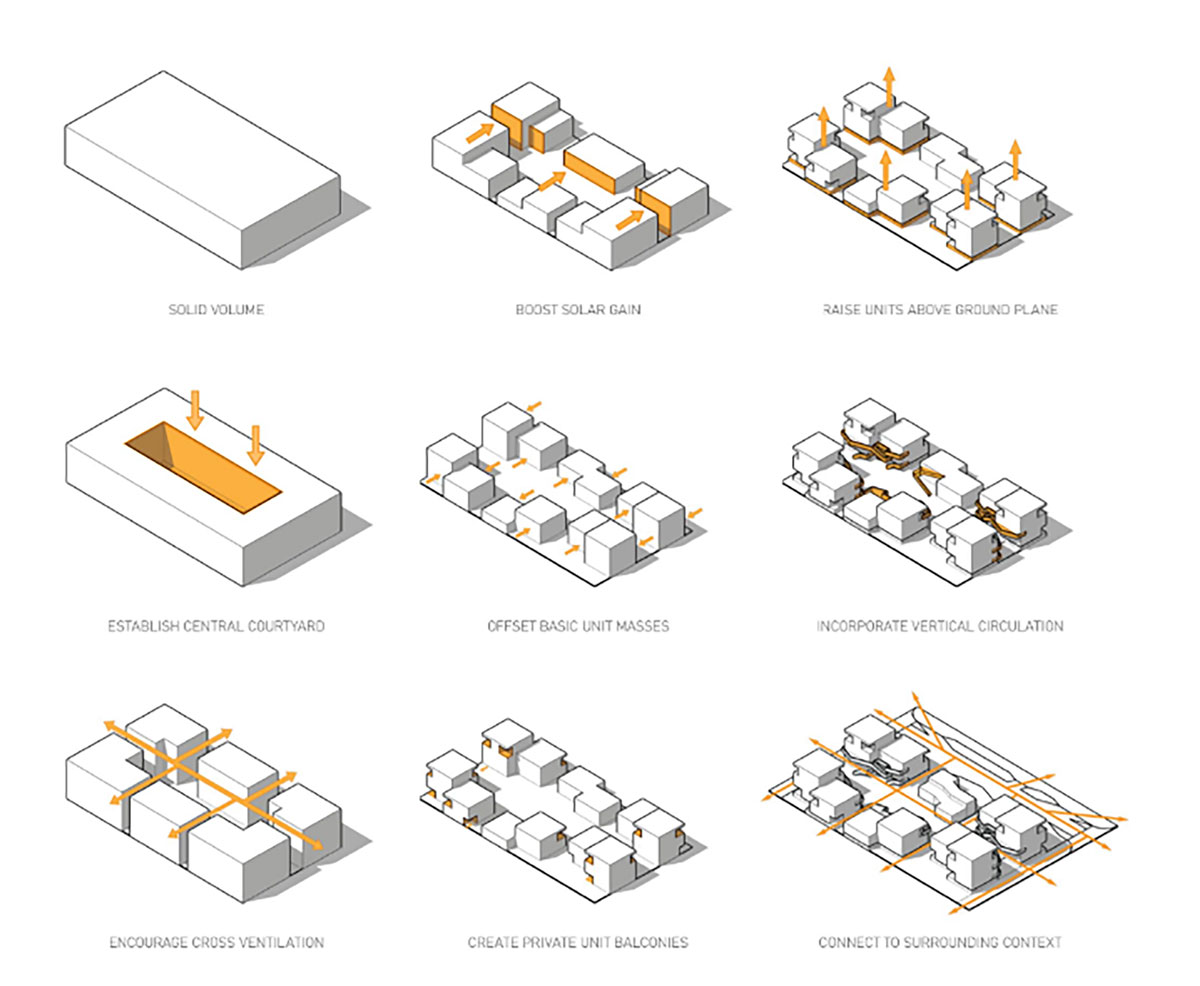

طراحی دیاگرام‌های اگزونومتریک تاثیرگذار، تنها به دقت فنی وابسته نیست — بلکه نیازمند ترکیب‌بندی هوشمندانه، توجه به جزئیات و تمرکز بر روایت‌پردازی بصری است. در ادامه، چند نکته کلیدی برای ارتقای کیفیت این دیاگرام‌ها ارائه شده است:

۱- وضوح و هدف را در اولویت قرار دهید

در ابتدای کار، هدف اصلی دیاگرام را مشخص کنید. آیا قصد دارید روابط فضایی را نشان دهید؟ فرم کلی ساختمان را برجسته کنید؟ یا مفهومی طراحی‌شده را به تصویر بکشید؟ داشتن هدفی روشن، بر انتخاب نوع تصویرسازی، میزان جزئیات و عناصر قابل نمایش تأثیر می‌گذارد و اطمینان حاصل می‌کند که دیاگرام به‌درستی پیام خود را منتقل می‌کند.

مقاله پیشنهادی برای مطالعه: دیاگرام سیرکولاسیون در معماری (راهنمای ۱۴۰۴)

۲- تصویرسازی مناسب را انتخاب کنید

ویژگی‌های منحصربه‌فرد تصویرسازی ایزومتریک، دیمتریک و تری‌متریک را در نظر بگیرید. هر یک زاویه دید و میزان انحراف متفاوت دارند. بسته به ویژگی‌های فضایی پروژه و پیامی که می‌خواهید منتقل کنید، مناسب‌ترین نوع تصویرسازی را انتخاب کنید تا هماهنگی بیشتری میان نیت طراحی و نمایش گرافیکی به وجود آید.

۳- بافت و سایه را وارد کنید

با افزودن بافت‌ها و سایه‌ها به شکل هدفمند، عمق و واقع‌گرایی دیاگرام را می‌توان افزایش داد. استفاده هوشمندانه از این عناصر می‌تواند جذابیت بصری را تقویت کرده و خوانایی سه‌بعدی دیاگرام را بهبود بخشد.

۴- در صورت نیاز ساده‌سازی کنید

از شلوغ کردن دیاگرام با جزئیات غیرضروری بپرهیزید. تمرکز خود را روی عناصری بگذارید که در روایت یا هدف اصلی تصویر مؤثر هستند، تا وضوح و تأثیرگذاری حفظ شود.

۵- از رنگ و وزن خطوط به‌درستی استفاده کنید

یک پالت رنگی هماهنگ انتخاب کنید و از وزن‌های مختلف خطوط برای تفکیک مؤلفه‌ها یا لایه‌های مختلف استفاده نمایید. این تکنیک‌ها به سازماندهی بهتر دیاگرام کمک کرده و نگاه بیننده را به نواحی کلیدی هدایت می‌کند.

مقاله پیشنهادی برای مطالعه: دیاگرام اگزونومتریک در معماری (راهنمای ۱۴۰۴)

۶- ترکیب‌بندی متعادل را حفظ کنید

چیدمان عناصر در دیاگرام را به‌گونه‌ای انجام دهید که ترکیبی متعادل و چشم‌نواز ایجاد شود. در نظر بگیرید چشم بیننده چگونه از نقطه‌ای به نقطه دیگر حرکت می‌کند تا تجربه‌ای روان و منسجم فراهم گردد.
